Der Endverstärker
Der Endverstärker erhält das NF-Signal des Vorverstärkers und hat die Aufgabe es so weit zu verstärken, dass man es an dem Lautsprecher hören kann.

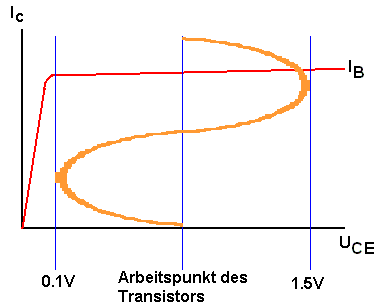

Der Kollektor des Transistors steuert direkt den Lautsprecher an. Dadurch muss der Arbeitspunkt so gelegt werden, dass das Ausgangssignal unverzerrt den Lautsprecher ansteuert.

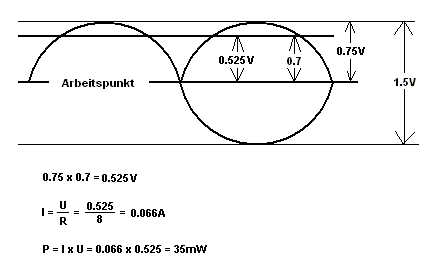

Die Berechnung der maximalen Lautsprecherleistung:
Ausgehend von der Batteriespannung von 1.5V und einem angeschlossenem 8Ohm Lautsprecher und einem Dauersinussignal maximaler Lautstärke, ergibt sich eine Lautsprecherleistung von ca. 30mW.
